产品名称微型滑轨
产品系列MGN
产品型号MGN12C
服务热线：13802235266
优势特点：MGN12C为微型系列导轨，组合高度为13mm，安装孔尺寸为20*15，直线导轨可承受更高的运行速度设计；当滑块运行时，其塑胶端盖不断承受钢珠循环回流向时所产生的冲击力，且运行速度越快其冲击力越大。

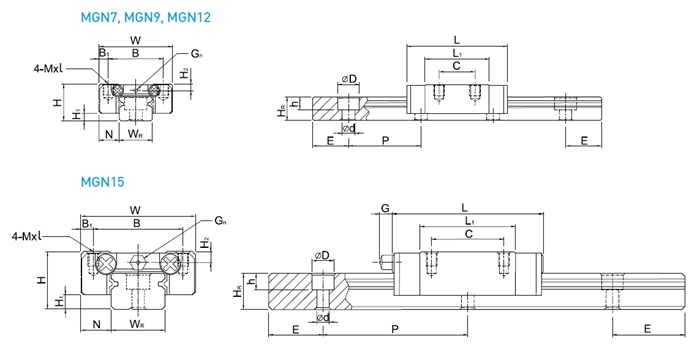

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×L | H2 | |||||||||||||
| MGN12C | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.7 | 34.7 | - | Ø2 | M3×3.5 | 2.5 | ||||||||||||
| 型号 | 滑轨尺寸(mm) | 滑轨的 固定 螺栓尺寸 | 基本动 额定 负荷 | 基本静 额定 负荷 | 容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY | 滑块 kg | 导轨 kg/m | |||
| KN-m | KN-m | KN-m | |||||||||||||||
| MGN12C | 12 | 8 | 6 | 4.5 | 3.5 | 25 | 10 | M3×8 | 2.84 | 3.92 | 25.48 | 13.72 | 13.72 | 0.034 | 0.65 | ||
如何来提升国产直线导轨MGN12C的荷载能力
制造业来依靠导轨产品，来实现了精度加工的最终目的，它给制造业贡献的力量，不仅仅是经济价值与回报，同时，它还提升了国内军工的综合制造力。
国产直线导轨MGN12C的载荷能力，也许会有很多的人都会感兴趣，小小的一个配件，竟然能够支撑其中自身重量几十倍的重量，究竟它是凭着怎么样的共组破原理，支撑其中如此大的重量呢？我们根据直线导轨官方的资料显示，它是通过四列圆弧沟设计，来增大与滑轨的接触面积，使沟槽增大了受载荷的能力。达到刚性的提升与载荷提升的最终目的。
提升国产直线导轨MGN12C的载荷能力，对于我们的工作方面是很好的，更大的提高了工作效率。
