产品名称MGN
产品系列微型滑轨
产品型号MGN9C
服务热线：13802235266
优势特点：MGN9C为微型系列导轨，组合高度为10mm，安装孔尺寸为15*10，直线导轨在滑块上装有注油杯，可直接以注油注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精主工。

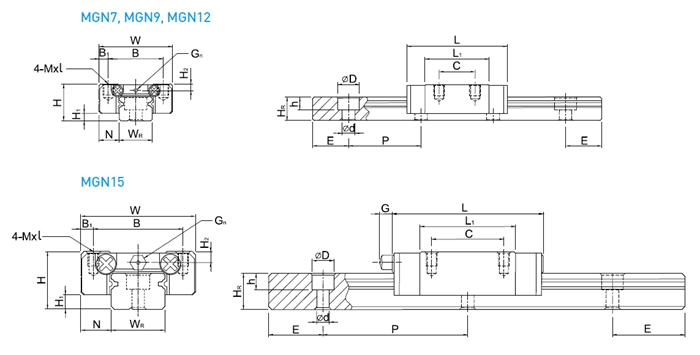

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×L | H2 | |||||||||||||
| MGN9C | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 18.9 | 28.9 | - | Ø1.4 | M3×3 | 1.5 | ||||||||||||
| 型号 | 滑轨尺寸(mm) | 滑轨的 固定 螺栓尺寸 | 基本动 额定 负荷 | 基本静 额定 负荷 | 容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY | 滑块 kg | 导轨 kg/m | |||
| KN-m | KN-m | KN-m | |||||||||||||||
| MGN9C | 9 | 6.5 | 6 | 3.5 | 3.5 | 20 | 7.5 | M3×8 | 1.86 | 2.55 | 11.76 | 7.35 | 7.35 | 0.016 | 0.38 | ||
引起国产直线导轨MGN9C切断时拖毛刺的原因
国产直线导轨加工零件的切断面一般分两种,一种是平面,另一种是圆锥面,圆锥顶角通常是90度-120度，引起切断时拖毛刺的原因以及注意事项，如下：
1、在调整时必须防止国产直线导轨MGN9C安装前,或者是切断凸轮安设后,一定要同步起止,动作协调。
2、中心位置和导轨连合间隙有点大,零件在接近切断时，必然会因为颤动而被振断,所以裂缝要调节恰当。
3、如果导轨留有一个细小的直径未被切除,然后因工具继续向前进给将它撞击断。中心拌拌偏高，折断面直径越大，所以切断中心必须准确祠整,确保断面的质地。
4、断开中心位置和国产直线导轨MGN9C面太远或者是孔口就会变形:零件尺寸是悬架受力,当磨合力与支撑位置距离越远,引起弯曲变形就越紧要,在弯曲变形状态下切断,导轨切断面就留有折断毛刺。
同理,导套孔口顺锥形,相当于支撑的地方往内方向移动,悬架加长,必然产生相同毛病，调整直线导轨要尽可能紧贴中心架端面。中心架孔口顺锥形,可通过研磨修正来解决。
以上就是关于引起国产直线导轨MGN9C切断时拖毛刺的原因以及注意的一些事项了，希望能对大家有所帮助！
