产品名称微型滑轨
产品系列MGW
产品型号MGW15C
服务热线：13802235266
优势特点：MGW15C为微型系列导轨，组合高度为16mm，安装孔尺寸为45*20，直线导轨的预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。

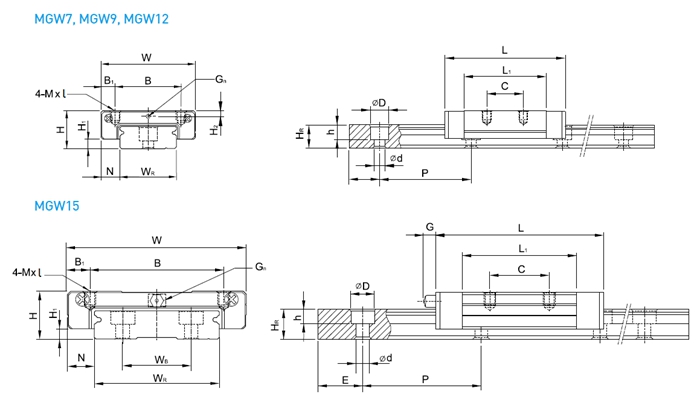

| 型号 | 组件尺寸 | 滑块尺寸 | |||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×L | H2 | |||
| MGW15C | 16 | 3.4 | 9 | 60 | 45 | 7.5 | 20 | 38 | 54.8 | 5.2 | M3 | M4×4.2 | 3.2 | ||
| 型号 | 滑轨尺寸 | 滑轨的 固定螺栓 尺寸 | 基本 动额 定负荷 | 基本 静额 定负荷 | 容许静力矩 | 重量 | ||||||||||||
| WR | WB | HR | D | H | d | P | E | （mm） | C(KN) | C0(KN) | MR N-m | MP N-m | MY N-m | 滑块 kg | 滑轨 kg/m | |||
| MGW15C | 42 | 23 | 9.5 | 8 | 4.5 | 4.5 | 40 | 15 | M4×10 | 6.77 | 9.22 | 199.34 | 56.66 | 56.66 | 0.143 | 2.86 | ||
