型号规格
型号 | 额定电压(VDC) | 额定电流(A) | 保持力矩(N·m) | 步距角(°) | 相数 | 机身长度(mm) | 重量(Kg) |
STM2832B-CANopen-M | 24 | 1.0 | 0.05 | 1.8 | 2相 | 47 | 0.11 |
STM2832B-485-M | 0.05 | 47 | 0.11 | ||||
STM2851B-CANopen-M | 0.10 | 65.5 | 0.20 | ||||
STM2851B-485-M | 0.10 | 65.5 | 0.20 | ||||
※注：支持CANopen、RS485通信方式，轴径：Φ5 | |||||||
技术规格
输入电压 | • 10VDC~30VDC |
LED指示灯 | • 黄绿双色显示 |
编码器 | • 2500线编码器 |
控制模式 | • CIA402模式：PP（轮廓位置模式）、VM（速度模式）、PV（轮廓速度模式）、PT（轮廓转矩模式）、HM（原点回归模式）、IP（插补模式）、CSP（循环同步位置模式）、CSV（循环同步速度模式）、CST（循环同步转矩模式） • NiMotion模式：NiMotion速度模式、 NiMotion位置模式、NiMotion转矩模式 |
通信方式 | • CANopen、Modbus |
数字量输入/输出(DI/DO) | • DI：数量3个，支持5V和24V两种电平输入，支持最大脉冲频率2MHz 可配置功能： 1.使能 2.正负限位 3.原点开关 4. 报警复位 5.暂停 6. 多段运行指令切换 •DO： 数量：2个，输出方式：MOS集电极开漏输出、 NPN 电流：100mA@30V，最大脉冲频率 1MHz 可配置功能： 1.电机运行停止； 2.目标到达； 3.报警输出 |
控制频率 | • 1KHz位置环，2KHz速度环，20KHz电流环 |
驱动方式 | • 采用FOC磁场定向控制技术和SVPWM（空间矢量调制技术） |
故障诊断/复位 | • 过压、欠压、过温、堵转、存储故障、超限检测、原跟踪故障、目标位置溢出故障、曲线规划参数过小等 • 报警为自复位，故障为手动复位 |
工作环境 | • 温度0℃~40℃ • 相对湿度10%RH~85%RH • 海拔高度：-300m~3000m • 安装环境：无腐蚀性气体、易燃物、油雾等，无强震动 • 安装方式：水平或垂直 |

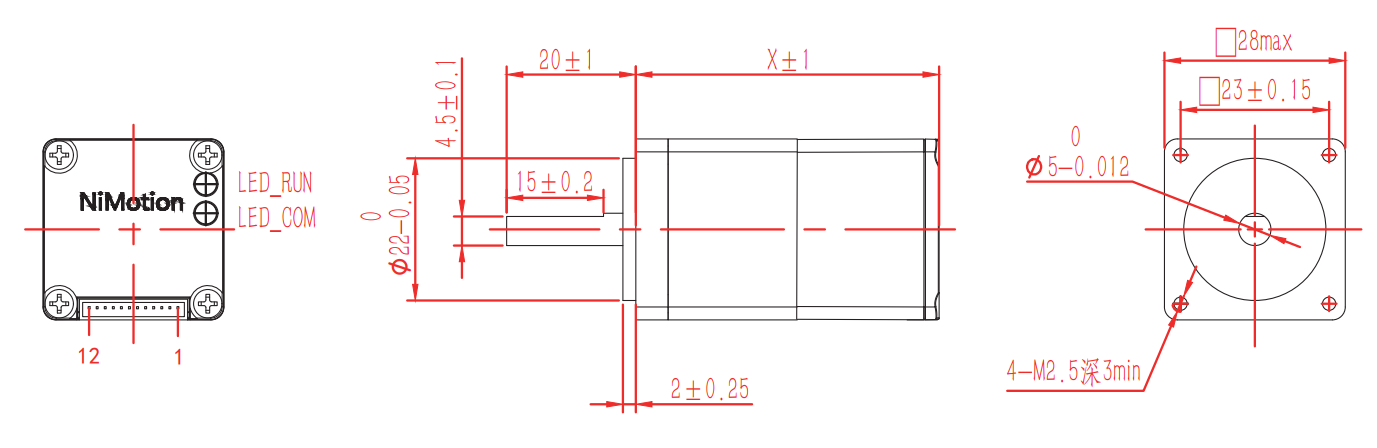

外形尺寸
|

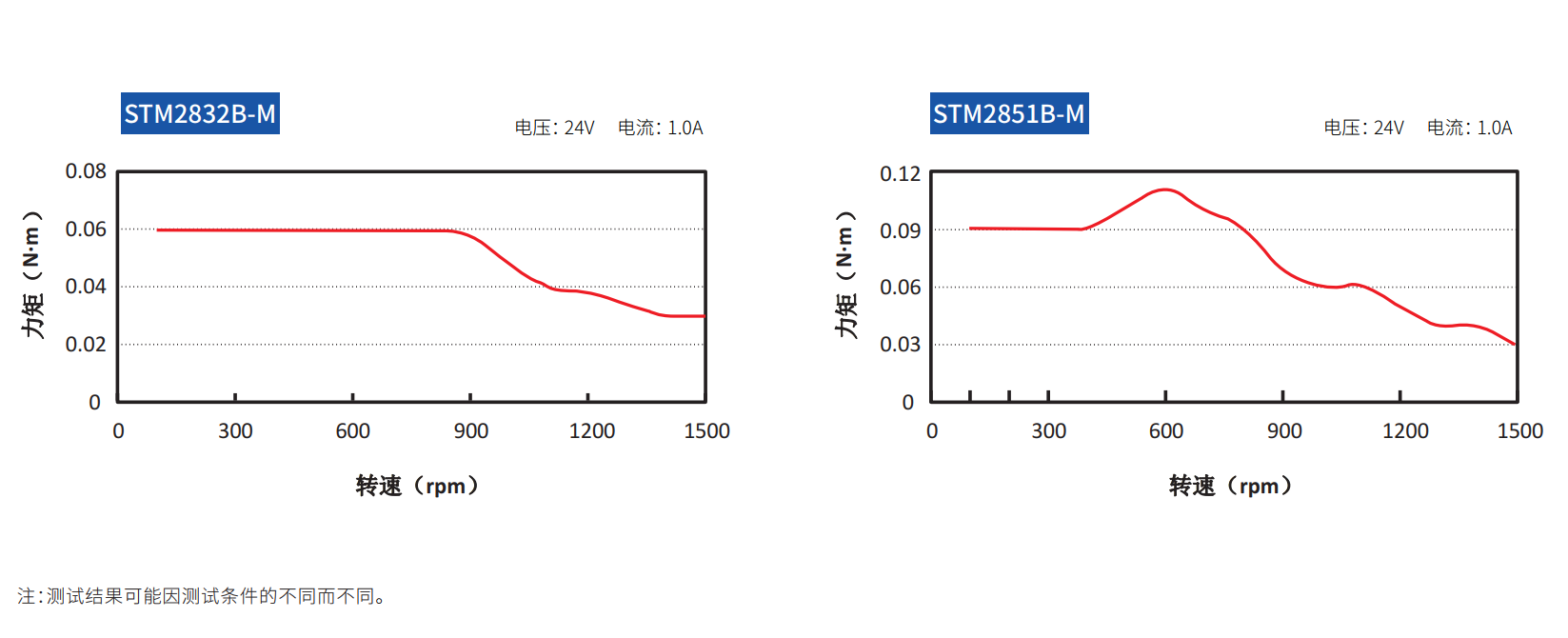

矩频曲线
|
